    英特爾第12代AlderLake芯片迎來新一代x86處理器

    導讀 英特爾第12代AlderLake芯片終于到來,開啟了公司芯片的新時代,以旗艦酷睿i9-12900KCPU為首,英特爾承諾這是世界上最好的游戲處理器。自1月

    英特爾第12代AlderLake芯片終于到來,開啟了公司芯片的新時代,以旗艦酷睿i9-12900KCPU為首,英特爾承諾這是“世界上最好的游戲處理器”。自1月的CES2021以來,該公司一直在取笑AlderLake,并在7月的2021年建筑日上透露了有關其混合架構方法細節的更多細節。但是今天的公告標志著您可以購買和使用的實際硬件形式的這些努力的高潮。

    英特爾正在推出三款新芯片,以Corei9-12900K型號為首,它提供總共16個內核(分為八個性能強制“P內核”和八個高效“E內核”)和24個線程和使用英特爾的TurboBoostMax3.0技術能夠達到高達5.2GHz的時鐘速度。總而言之,與第11代芯片相比,由于采用了新的P核架構,英特爾承諾將性能提升19%。

    還有Corei7-12700K(總共12個內核和20個線程,帶有8個P內核和四個E內核)和Corei5-12700K(總共10個內核和16個線程,帶有六個P內核和四個E內核))對于那些不需要那么多火力的人。這三種新芯片中的每一種也都提供KF變體,該變體拋棄了集成的英特爾UHDGraphics770,從而降低了幾美元的價格。

    英特爾第12代ALDERLAKE臺式機芯片

    模型 核心(性能/效率) 線程 基本時鐘速度,P-core/E-core(GHz) 提高時鐘速度,P-core/E-core(GHz) TurboBoostMax3.0時鐘速度(GHz) 智能緩存(L3) 處理器基礎功率(W) 最大渦輪功率(W) 圖形 推薦價格

    i9-12900K 16(8P/8E) 24 3.2/2.4 高達5.1/高達3.9 高達5.2 30MB 125 241 英特爾超高清顯卡770 589美元

    i9-12900KF 16(8P/8E) 24 3.2/2.4 高達5.1/高達3.9 高達5.2 30MB 125 241 不適用 564美元

    i7-12700K 12(8P/4E) 20 3.6/2.7 高達4.9/高達3.8 高達5.0 25MB 125 190 英特爾超高清顯卡750 409美元

    i7-12700KF 12(8P/4E) 20 3.6/2.7 高達4.9/高達3.8 高達5.0 25MB 125 190 不適用 $384

    i5-12600K 10(6P/4E) 16 3.7/3.8 高達4.9/高達3.6 不適用 20MB 125 150 英特爾超高清顯卡750 289美元

    i5-12600KF 10(6P/4E) 16 3.7/3.8 高達4.9/高達3.6 不適用 20MB 125 150 不適用 264美元

    英特爾還使用新芯片引入了許多面向未來的對更高級標準的支持。所有三款新芯片都提供多達20個PCIe通道(分為16個PCIe5.0和4個PCIe4.0通道),支持高達4800MT/s的DDR5內存(以及3200MT/s的舊DDR4支持),以及更大的L3和L2緩存大小。

    不幸的是,新芯片需要新主板:AlderLake將需要一個基于英特爾新發布的Z690芯片組的主板,它增加了更多現代便利,如Wi-Fi6E支持和更快的USB3.2Gen2x2數據傳輸。英特爾在這里使用了新的LGA1700插槽,因此您甚至可能需要新的冷卻器或制造商稍微更新的支架。

    英特爾還大力推動Windows11作為其AlderLake產品線的關鍵部分,并指出它與微軟合作優化其英特爾ThreadDirector軟件,以便在使用新操作系統時更好地管理跨線程任務。然而,我們必須自己進行一些測試,看看Windows11是否提供了顯著的性能提升,以及新芯片在對抗AMD和Apple的競爭中的表現如何。

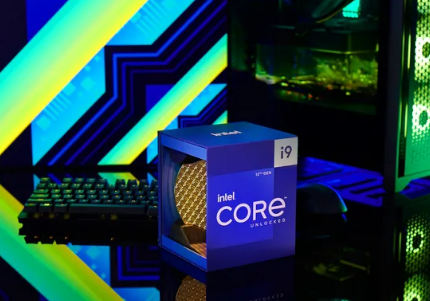

    湯姆沃倫/邊緣照片

    雖然英特爾經常將每年的芯片標記為新一代,但第12代產品陣容(從今天的臺式機版本開始)確實名副其實。它不僅代表了英特爾臺式機芯片多年來最大的飛躍,而且代表了英特爾在設計最佳芯片方面的新方法的首次亮相。

    新的AlderLake芯片陣容是英特爾臺式機芯片中第一個超越該公司自2015年第6代Skylake芯片首次推出以來一直使用的14nm工藝。相反,新的第12代芯片將采用全新改名的英特爾7工藝(以前稱為英特爾的第三代10納米工藝,或增強型Superfin)。

    正如英特爾已經解釋過的那樣,新的AlderLake芯片是該公司x86芯片的一種新方法,與Arm多年來一直采用的方法非常相似(并且已經在Apple的M1系列芯片上看到了如此成功)。AlderLake硬件不是簡單地將盡可能多的耗電內核塞進單個??芯片中,而是將“性能”內核(大致類似于英特爾的酷睿級處理器)與“效率”內核(更接近其Atom-類核心)以實現功率和效率的混合。

    英特爾之前曾在2020年的Lakefield芯片中嘗試過這個想法,但這些是專為低功耗硬件設計的一組更為有限的芯片。另一方面,除了筆記本電腦和超便攜設備之外,AlderLake的目標是作為英特爾的旗艦CPU為全尺寸臺式機提供動力。

    第12代芯片也代表了英特爾在其乏善可陳的第11代臺式機陣容之后自我救贖的機會,該陣容試圖通過使用向后移植到14納米工藝的10納米設計來彌補英特爾老化的14納米工藝及其與10納米制造延遲的斗爭。但由于兩種架構的差異,與之前的第10代硬件相比,英特爾被迫減少第11代芯片上可以提供的內核數量。

    因此,與處理器相比,去年的型號提供的多線程性能較差:正如Anandtech的全面審查所指出的那樣,第11代芯片幾乎沒有提供游戲收益(甚至在某些情況下性能更差),同時跑得更熱,更耗電。

    新的臺式機芯片也僅僅是個開始:英特爾對混合AlderLake架構有很大的計劃,其中包括移動芯片(顯示的示例具有六個P核和八個E核)和超移動芯片(如具有兩個P核和八個E核)用于未來的筆記本電腦和其他便攜式設備。

    新英特爾第12代芯片的預訂從今天開始,芯片將于11月4日上市。
