本田開發的二維材料被譽為量子電子的突破

本田研究所 (HRI-US) 的科學家與主要大學的合作者一起，合成了一種二維“納米帶”。這家汽車制造商表示，這種帶狀材料只有一個原子厚，對量子計算的未來有著廣泛的影響。

HRI-US對量子計算很感興趣，因為它可以提高測量精度。該技術還允許計算機執行現有技術無法完成的“同時計算”。

然而，可靠材料的制造長期以來一直是一個挑戰。不過，現在，HRI-US 與哥倫比亞大學和萊斯大學以及橡樹嶺國家實驗室的合作者共同撰寫了一篇關于該主題的新論文，該論文已發表在《科學進展》雜志上。

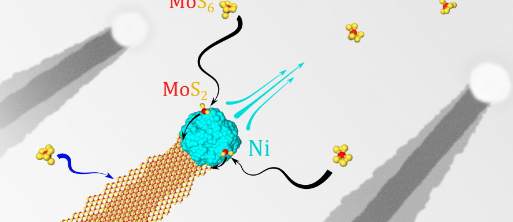

“二維”材料由單層或雙層原子制成，本田已經展示了將這些材料的寬度控制在 10 納米以下的能力。與使用其他當前方法生長的材料相比，這導致了在更高溫度下的量子傳輸行為。

該團隊表明，其材料可以在約 60 開爾文 (-352F) 的溫度下進行量子電子傳輸，稱為庫侖阻塞振蕩，而通過傳統方法合成的材料只能在 4 開爾文 (-452F) 的溫度下進行。本田說，這為更節能的量子設備鋪平了道路。

HRI-US 高級首席科學家、該論文的通訊作者 Avetik Harutyunyan 博士說：“我們的新型生長技術在原子級薄層狀材料中引入了寬度作為額外的自由度，揭示和設計了它們豐富的新電子行為。”在科學進展。“潛在的應用非常廣泛。我們看到了在高速、低能耗電子、自旋電子學、量子傳感、量子和神經形態計算方面的應用的直接機會。”

盡管兩所大學和國家實驗室為研究做出了貢獻，但所涉及的材料實際上是在 HRI-US 合成的。
