蘋果專利揭示了指紋技術的想法

(Tech Xplore)-“包含靜電透鏡的電容式指紋傳感器”是2014年9月申請的專利的名稱。列出的發明人是Jean-Marie Bussat。

該技術在本周的技術新聞中被稱為“ Apple的靜電透鏡專利”，該專利于2014年9月首次提交。專利描述中說：“該申請通常與電容式指紋感應系統有關，更具體地說，涉及電容式指紋感應系統的使用。靜電透鏡，以提高電容傳感系統的分辨率。”

從根本上講，新聞是關于AppleInsider所說的Apple專利的“可通過顯示器工作的”指紋傳感器。

“電容式”傳感器的所有含義是什么，為什么它對Apple很重要?

該專利稱，“指紋識別系統的用途的一個實例電容性感測元件，以檢測指紋圖像進行收集。這樣的傳感器能夠檢測接觸的脊和手指的指紋的谷之間的電場的差異與接觸表面的適用于此目的的消費類電子設備。”

但是，專利說明書存在一個限制，即空間限制。

在具有空間限制的設備中實施電容式指紋傳感器可能會導致產品設計在用戶手指放置在其上的接觸表面與電容式感應元件陣列之間有明顯的分隔。“這種分離可能導致手指產生的電場模糊，并降低電容式指紋傳感器的分辨率。”

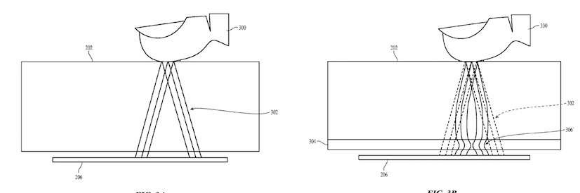

輸入蘋果公司使用靜電眼鏡的想法。靜電透鏡的使用可以減輕由間隙引起的模糊。

該專利將靜電透鏡概念描述為一個或多個圖案化導電層。

“每個圖案化的導電層均與電介質結構的接觸面相距預定距離，并且基本平行于接觸面。這些圖案化的導電層可以由各種導電材料形成，例如：銅，銀，鋁，金;鎳;鈦;鎢;碳納米管;多晶硅;氧化銦錫;導電聚合物或其組合。”

該專利說，導電層可以通過諸如沉積和蝕刻或印刷的工藝形成在電介質結構內的電介質層上。圖案化的導電層可以形成為單獨的元件，例如，沿著邊緣固定在適當位置的金屬板。

“在操作期間，每個示例圖案化導電層可以相對于電容感測元件的陣列基本上保持在預定電壓。”
