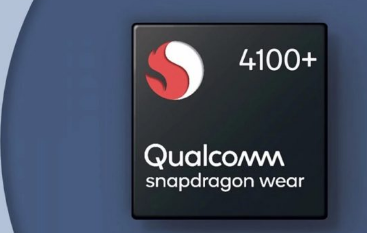

Snapdragon Wear 4100平臺已正式發布可改善可穿戴設備的連接性和性能

Qualcomm Technologies，Inc推出了Qualcomm的新型Snapdragon Wear 4100，Snapdragon Wear 4100+和Snapdragon Wear 4100平臺，這些平臺專為下一代聯網智能手表而設計，并基于我們的超低功耗混合架構。

Snapdragon Wear 4100+平臺基于經過驗證的混合方法構建，該方法包括超快的片上系統(SoC)，更智能的Always On(AON)協處理器，以及對與以前的平臺相比，基于12nm制程技術的平臺功能強大。這些增強功能可通過交互式，環境，運動和監視模式幫助您的客戶提供豐富和增強的體驗。

可穿戴行業正在迅速發展

近年來，可穿戴設備行業實現了強勁增長，據IDC預計，該行業將繼續保持快速增長。隨著行業的發展，它正細分為兒童和成人，以及針對體育，健康，通訊和時尚的特定應用。

隨著可穿戴設備領域的多樣化，需要一種靈活的架構，該架構可提供豐富的體驗，同時有助于延長電池壽命。具有A類SoC和M類協處理器的混合體系結構最適合滿足這些要求。

基于下一代混合架構的Snapdragon Wear 4100平臺

Snapdragon Wear 4100+的體系結構包括：

高性能SoC，具有增強的CPU，GPU，內存，蜂窩調制解調器和攝像頭子系統，采用12nm低功耗工藝，并具有用于調制解調器/位置和傳感器/音頻的雙重專用DSP。

一種超低功耗的AON協處理器，可傳輸許多用例，包括顯示器，傳感器，地圖和天氣。

功能更強大的AON軟件界面，用于管理SOC和協處理器之間的交互。

與我們以前的平臺相比，Snapdragon Wear 4100+的體系結構旨在顯著改善性能，連接性，智能性和功耗，從而使消費者享受更好，更豐富的體驗。平臺上的亮點包括：

超快的性能和連接性： SoC由四核A53處理器，Qualcomm®Adreno™504級圖形處理，更快的LPDDR3內存(750MHz)和雙ISP組成，并支持最大16兆像素的相機。與Snapdragon Wear 3100平臺相比，Snapdragon Wear 4100+的性能可提高多達85%;除了通過更快的應用程序啟動，并發用例，更流暢和響應更快的用戶體驗來改善總體用戶體驗之外;加上更豐富的照片和視頻體驗。

基于12nm工藝技術的4G LTE模式已在我們以前的平臺上進行了顯著改進，包括專用DSP，低功耗功能(例如eDRX)，平臺級電源管理，支持Cat 4/3天線/ 1和單/雙天線。

始終智能(AON)協處理器：增強的AON協處理器支持更豐富的下載體驗。我們將內存和性能進行了劃分，以允許多達6萬4千種顏色(從16種顏色開始)，并擴展了傳輸體驗，以針對健康和福祉的方式不斷監測心率和睡眠，從而更快地響應喚醒，計步，警報，計時器和觸覺，以實現更高效的傳統監視模式。

超低功耗平臺：低功耗 優化包括12納米低功耗工藝技術，雙DSP用于優化工作負載分配，支持動態時鐘和電壓縮放，PDR Qualcomm®Wearables 2.0傳感器輔助定位，低功耗位置跟蹤支持以及改進的Bluetooth 5.0架構。這些更新旨在使主要用例的功耗降低25%以上，并延長平臺的電池壽命(與我們以前的平臺相比)。

增強和增強的體驗： 混合平臺方法通過交互，環境，運動和觀察模式提供增強和豐富的體驗。在交互模式下，該平臺通過攝像頭，語音助手和語音/視頻消息支持其他沉浸式體驗。在環境模式下，顏色的數量從16,000增加到64,000，字距調整的數量旨在提供更清晰的可讀性和更引人注目的設計選項。在運動模式下，下載的地圖可增強跑步體驗。傳統的手表模式包括心率，步數，警報，提醒和電池電量指示等功能，對性能或電池壽命的影響最小。

Snapdragon Wear 4100平臺：SKU和可用性

Snapdragon Wear 4100平臺有兩個變體：

Snapdragon Wear 4100+平臺包括主SOC(SDM429w或SDA429w)和AON協處理器(QCC1110)，以及隨附的芯片，包括PMIC，用于Modem / GPS和WiFi / BT的RF和RFFE。

Snapdragon Wear 4100平臺由主SOC和隨附的芯片組成。

Snapdragon Wear 4100平臺與Android開放源代碼平臺(AOSP)和Google OS的Wear OS平臺兼容。Snapdragon Wear 4100+和Snapdragon Wear 4100現已上市并發售。
